1931-KBEE016-190-220AC | 3/4' N.K. Pilot Kumandalı Eko Seri EPDM 0.5-16Bar 220VAC 8.5VA

Fiyatları görmek için giriş yapın

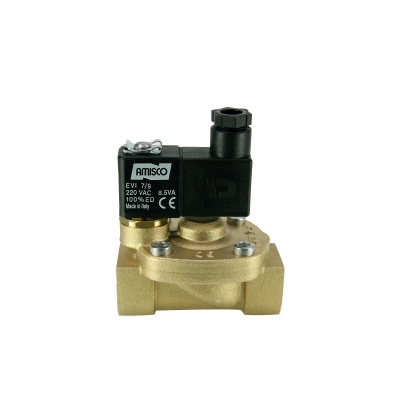

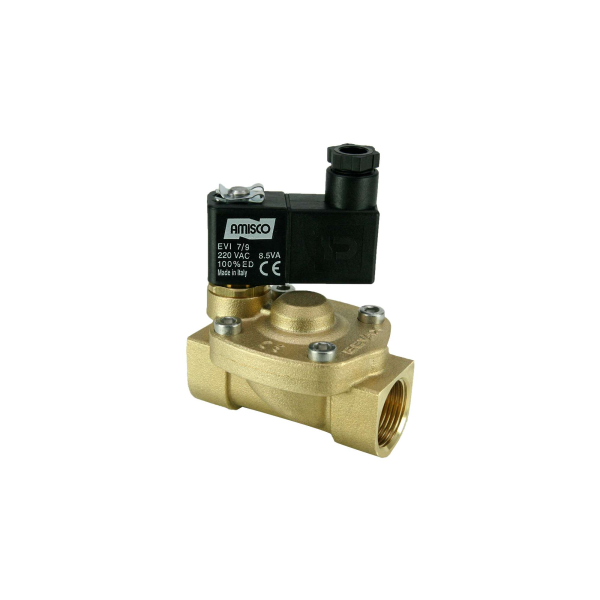

3/4" Solenoid Valf N.K. Pilot Kumandalı Eko Seri EPDM 0.5 - 16 Bar 220V AC 8.5 VA

İncelemekte olduğunuz pirinç gövdeli normalde kapalı genel maksat solenoid valfin öne çıkan özellikleri: Diyaframlı tip, düşük enerji tüketimi, yüksek debi olmasıdır. Hava, Su, Gaz, Kimyasal, Sıcak Su vb. gibi uygulamalarda kullanılması önerilir.

Ürünün sıklıkla tercih edildiği kullanım alanı; Otomotiv, Tekstil, Zirai, Sulama, Soğutma, Çamaşır Makineleri, Testere Makineleri, CNC Makineleri, Yenilenebilir Enerji, Geri Dönüşüm, Arıtma, Boya Sanayi olarak sıralanabilir.

Ürün bilgileri

Valf Türü Genel Maksat Valfler
Bağlantı Ölçüsü 3/4"
Yol Sayısı 2/2
Konum Normalde Kapalı
Çalışma Prensibi Pilot Kumandalı
Conta & Diyafram EPDM
Min. Basınç (bar) 0.5
Maks. Basınç (bar) 16
Orifis Ölçüsü (mm) 19
Sıcaklık (°C) -10°C +140°C
Bobin Markası Amisco
Bobin Voltajı 220V AC
Bobin Gücü 8.5 VA
Gövde Materyeli Pirinç
KV Değeri 110 l/dk
Gövde Kodu 18AL
Bobin Tipi TP6
Ürün Ağırlığı (kg.) 0.635
